Technische Daten
Maße und Kantenvarianten im Überblick
Korbbogenböden fertigen wir im Bereich da 450 bis 1250 mm bei Materialstärken von 2,7 bis 8 mm. Die Geometrie ist mit r1 = 0,8d und r2 = 0,154d definiert.
Je nach Einsatzbereich stehen verschiedene Kantenformen zur Verfügung, von plan bis zu gesickten oder emaillierten Varianten. Sonderkanten können auf Anfrage berücksichtigt werden.
| da | 450 – 1250 mm |
|---|---|
| S | 2,7 – 8 mm |
| r1 | 0,8d |
| r2 | 0,154d |
| Kante 1 | Plan |
| Kante 2 | V-Kante außen, Winkel nach Wahl |
| Kante 3 | Um Material gesickt |
| Kante 4 | 45° Emaliersicke |
| Kante 5 | Sonderkanten auf Anfrage |
Die Kantenvarianten lassen sich passend zur vorgesehenen Anwendung und Ausführung auswählen.
Formen & Kantenvarianten
Ausführungen im Überblick
Beispiele für verfügbare Korbbogenboden-Formen und Kantenvarianten.

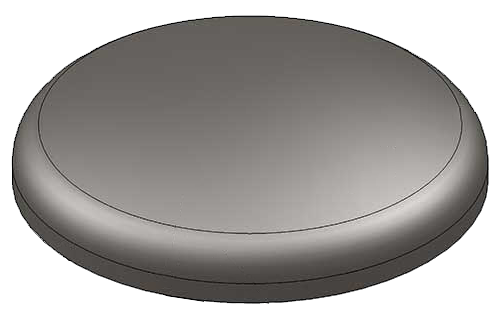

Korbbogenboden
Produktansicht mit klar sichtbarer Grundform und Kontur.
Detailansicht
Ausführung mit Fokus auf Form und Geometrie.
Seitenansicht
Profilansicht zur Einordnung der Formwirkung.
Kante 1
Plan.
Kante 2
V-Kante außen, Winkel nach Wahl.
Kante 3
Um Material gesickt.
Kante 4
45° Emaliersicke.
K5
Kante 5
Sonderkanten auf Anfrage.
